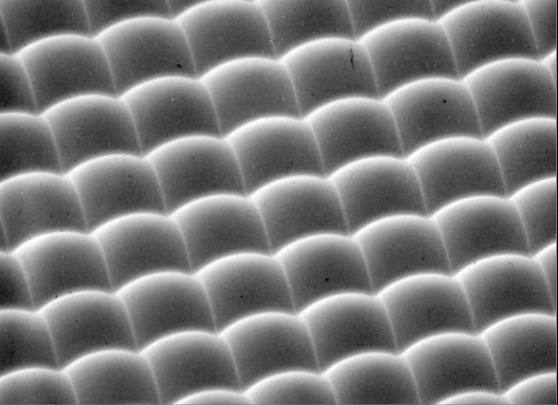

微透鏡陣列元件的制作工藝
微透鏡陣列元件作為一種重要的光學元件，具有體積小、重量輕、集成度高的特點，吸引了大量的目光。伴隨著半導體工業的發展，光刻和微細加工技術的提高，自上世紀八十年代起，相繼出現了一系列嶄新的微透鏡陣列元件制作技術。由于透鏡陣列器件分為折射型微透鏡陣列和衍射型微透鏡陣列，它們?cè)谥谱鞴に囈查_發出不同的方法。
折射微透鏡的制作方法
由于折射微透鏡陣列器件在聚光、準直、大面陣顯示、光效率增強、光計算、光互連及微型掃描等方面越來越廣泛的應用，它的制作工藝和方法得到了日益深入的研究。到目前為止，已經出現很多制備折射微透鏡陣列的方法，光刻膠熱回流方法、激光直寫方法、微噴打印法、溶膠一凝膠法、反應離子刻蝕法、灰度掩模法、熱壓模成型法、光敏玻璃熱成型法刪等。下面主要介紹幾種主流的微透鏡陣列制作方法。
（1）光刻膠熱回流技術
光刻膠熱回流法(熔融光刻膠法)是Poporie于1988年提出的，整個工藝過程可以分為三步：一、對基板上的光刻膠在掩模的遮蔽下進行曝光，曝光圖案呈圓形，矩形或正六邊形；二、對曝光后的光刻膠進行顯影并清洗殘余物質；三、放置于加熱平臺上，熱熔成型。由于這種方法具有工藝簡單，對材料和設備的要求較低，工藝參數穩定且易于控制，復制容易等優點，被廣泛地用于微透鏡陣列的制作當中。
然而利用這種技術制作的微透鏡陣列也存在諸多缺點：一、由于光刻膠對于基板材料存在浸潤現象，當光刻膠在熔融狀態時與基板的附著力是一定的，那么當熔融光刻膠成型以后微透鏡球面輪廓與基板之間存在浸潤角，使微透鏡的邊緣存在一定的曲率，而中間部分下陷；二、一般情況下微透鏡陣列的填充因子不會超過80%，而且光刻膠在熔化后容易粘連，相鄰的熔融光刻膠一旦接觸后，不會形成透鏡的面形。由于填充因子不高，使入射的光不能充分利用，并且會引起背景噪聲；三、由于光刻膠本身的機械性能和化學性能比較差，光學性能也不高，不適于作為微透鏡或其他微結構的材料。
（2）激光直寫技術
目前，由于激光直寫方法易于操作，并且具有制作的微光學元件尺寸小、精度高的優點，其在微精細研究和加工領域得到了廣泛的應用。激光直寫技術利用強度可變的激光束對涂在基片表面的光刻膠進行變劑量曝光，顯影后在光刻膠表面形成所需要的浮雕輪廓。激光直寫的較大優點是器件定位后可一次寫出多個相位階數或連續相位的二元光學器件，從而避免了多次掩模套刻喪失的共軸精度。激光直寫制作微透鏡陣列的工藝過程可以分為三步：
使用CAD設計出微透鏡陣列的曝光結構，并傳入激光直寫設備的系統當中；將涂敷有光刻膠的基片放置于直寫平臺，對光刻膠進行激光寫入；對曝光后的光刻膠進行顯影并清洗殘余物質，得到排列整齊，結構均勻的微透鏡陣列結構。激光直寫法適用于高精度單件和模型制作。使用激光直寫制作完成微透鏡陣列的原型以后，使用的是鑄模工藝方法中的電鑄技術將微透鏡轉化為金屬模型，用于大規模的生產。由于電鑄復制工藝能夠保證產品的形狀，因此能夠?qū)ξ⑼哥R陣列進行大規模的生產。利用這些先進的技術，重復制作出微單元結構，從而制作高品質低成本的微透鏡陣列元件。
衍射微透鏡的制作方法
衍射微透鏡有會聚光能、矯正像差和成像的作用，并且體積小、質量輕、集成度高、易于復制而被廣泛地應用于紅外光電探測器、圖像識別和處理、光通訊、激光醫學、空間光學等許多領域。其主要的制作方法有二元光學技術、電子束直寫技術以及灰度掩模技術等方法。
（1）二元光學技術
上世紀八十年代中期，美國MIT林肯實驗室Veldkamp領導的研究組在設計新型的傳感系統中，率先提出了“二元光學’’的概念。它不同于傳統的制作方式，利用了制作集成電路的生產方法，使用的掩模是二元的，且掩模用二元編碼的形式進行分層。隨后二元光學迅速發展成為--I'-J技術，受到學術界和工業界的青睞。二元光學技術非常適合于衍射微透鏡陣列的制作，其中微透鏡的邊界容易做到整齊和尖銳，微透鏡陣列的填充因子可達100%，而且具有重量輕、造價低、易于微型化、陣列化等優點。二元光學采用相位量化的二元編碼和制作順序是在N個工藝步驟中形成的相位級數由N+I提高到2N，見圖1．2，大大減少了工藝步驟迭代的次數，降低了制造高衍射效率的衍射光學元件所需要的加工成本。二元光學臺階衍射微透鏡制作過程基于成熟的微電子工藝，適于大批量生產。 當位相臺階數增加時，二元光學元件也能象連續浮雕元件一樣，具有很高的衍射效率。當位相臺階數分別為2、4、8、16時，理論衍射效率分別為4l%、81%、95%和99%。隨著臺階數的增加，衍射效率增加，同時制作難度也會加大，對準精度要求也更高。為確保高的衍射效率和制作精度，需采用多次光刻和刻
蝕工藝來產生多位相臺階衍射微透鏡。在光刻工藝中，二元光學元件的位相等級數L和所需的掩模數N之間存在這樣的關系：L=2Ⅳ。因此制作8相位臺階和16相位臺階微透鏡分別需要三塊和四塊掩模版。實際制作中一般采用三塊掩模版，經三次光刻和三次刻蝕技術制造八相位(或八臺階)衍射微透鏡陣列，可基本滿足要求。微透鏡陣列的制作工藝主要包括掩模版的設計和制作，利用光刻技術將所設計的掩模版圖形轉印到光刻膠上，利用干法刻蝕或濕法刻蝕技術將光刻膠圖形高保真地轉移到襯底表面，形成所需的浮雕結構。
(2)電子束直寫技術
為了避免多次套刻出現的誤差累積問題，人們開發出了多種一次成型的加工技術，如金剛石車削法、激光直寫法、化學沉積法等。直寫法是比較實用的方法，分為電子束直寫、離子束直寫以及激光束直寫三種。采用電子直寫技術制作微光學器件始于80年代初，電子束直寫原理與激光束直寫不同，在進行直寫前，必須在基底上預先鍍一層導電膜(如Au，In，O，等)，以便曝光時泄露電子。電子束直寫的分辨率非常高，美國加利福尼亞大學洛杉磯分校電子工程系利用電子束直寫技術制作的直徑為45um的微透鏡，其臨界尺寸僅為60nm。電子束直寫是制作亞波長結構微透鏡的重要手段。
(3)灰度掩模技術
灰度掩模技術利用灰度等級掩模版經一次光刻實現多臺階衍射光學元件或連續位相變化的浮雕圖形，然后經刻蝕(或薄膜沉積)，將圖形高保真地轉移到基底上。該技術把復雜的多次光刻和圖形轉移簡化為一次完成，無套刻中對準誤差等問題，適合于大批量生產，縮短了生產周期和降低了成本?；叶妊谀＜夹g(shù)關鍵之處就是灰度等級掩模版的制作。目前比較常用的兩種方法是彩色編碼掩模版和高能電子束敏感玻璃掩模版。前者利用不同顏色，表示不同的灰度等級，一種顏色代表一個灰度等級，四相位表面浮雕分布，用四種顏色表示，八相位浮雕表面分布用八種顏色表示，然后再將用顏色表示的灰度圖形，用高分辨率彩色打印機打印在透明膠片上，再將此彩色膠片通過精縮轉到成黑白透明膠片上，這樣就形成了具有不同灰度等級掩模版，通過一次曝光可得到多相位臺階的浮雕表面分布結構。這種掩模版分辨率較低，器件的相位輪廓臺
階束直接受到打印機彩色等級限制。高能電子束敏感玻璃掩模版(HEBS)利用其對不同能量電子束的敏感程度不同，形成透過率為臺階變化或連續變化的真正灰度掩模版。這種掩模版分辨率高，可達500個灰度等級，且掩模版制作過程簡單，成本低。利用HEBS扶度等級掩模版所制作的元件具有分辨率高，衍射效率局等其它方法所無法比擬的優點。隨著扶度等級的升高。浮雕分布近似連續分布，但是扶度掩模的制作隨著其灰階的增多將變得十分困難，制作成本也將大幅度上。
以上所迷的各種微透鏡陣列的制作方法，對于制作小批量的微透鏡陣列較為臺適。但是，直¨果需要大批量生產微透鏡陣列，以上方法就不太方便，而且成本高，總的生產過程復雜，產品均勻性難以保證。因此發展復制技術成為降低微光學器件成本、推J1應用的關鍵。一般在光刻膠表面制作微結構具有以下缺點：
一、光刻膠材料表面比較粗糙，易引起漫敞射，降低器件的光學性能；
二、光刻膠材料表面機械強度低，易受磨損且不適用于惡劣環境。
